مشخصات بسته نرم افزاری پروگرامر pickit
بسته نرم افزاری پروگرامر (2و3)pickit شامل تمامی مواردی که برای ساخت و سفارشی کردن و توسعه پروگرامر معروف شرکت میکرو چیپ نیاز است را شامل میشود .

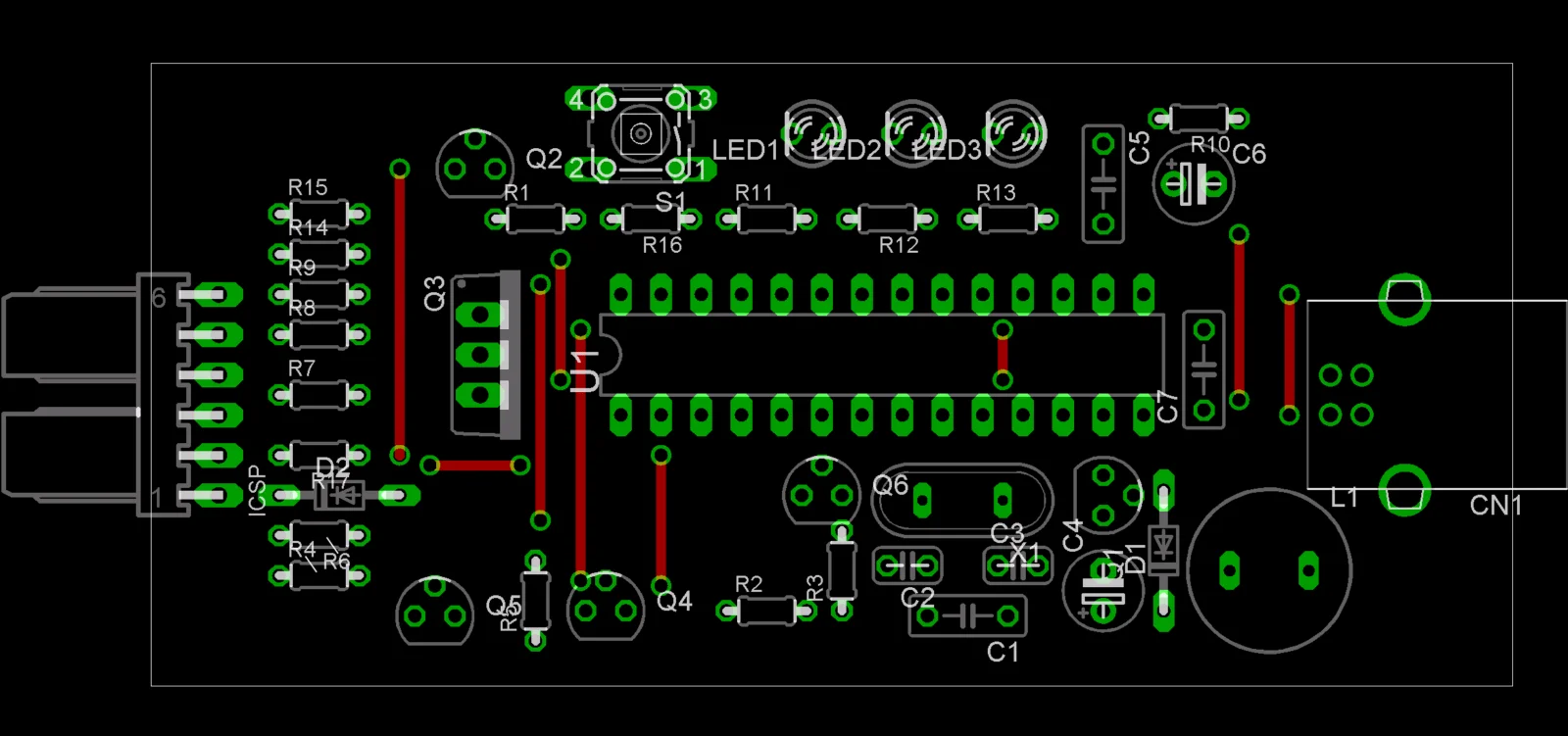

این بسته شامل چند طراحی سخت افزاری مختلف است.

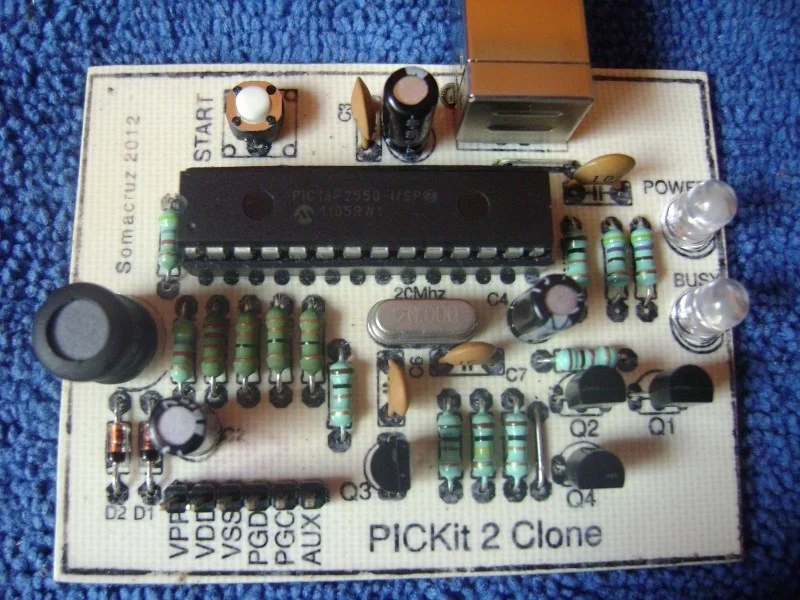

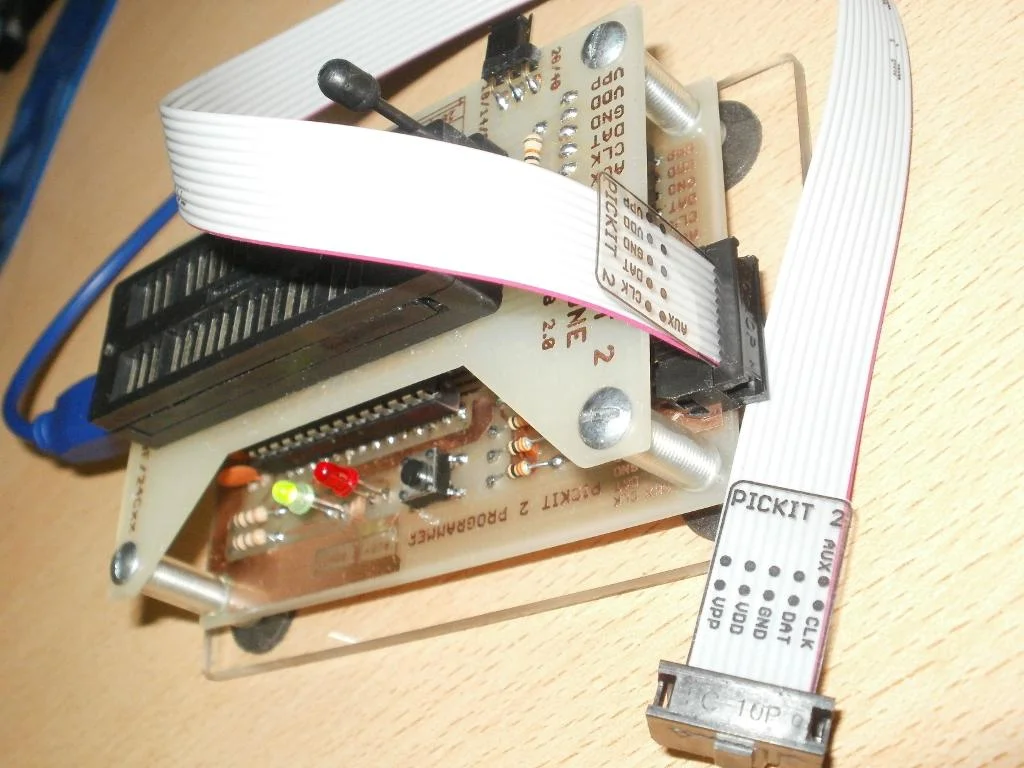

طراحی که توسط تیم شاپ الکترونیک انجام شده به صورت دو طبقه است فضایی کمی را اشغال میکند.
تمامی سورسهای فرم ور میکرو بر پایه چیپ pic18f2550 است که به راحتی میتوان برای میکرو دیگری از همین خوانواده فایل را ری کمپایل کرد.
کمپایلر در mplab id به راحتی میتواند فایل جدید را تولید کند یعنی شما میتوانید فرم ور را برای خود اختصاصی کنید .
محیط بر نامه نویسی بر پایه ویژال استادیو گسترش یافته و سورس های ویندوزی قابل تغیر است.
این بسته به شما کمک می کند تا به راحتی با میکروهای usb سری pic در مد hid کار کنید و مثال خوبی برای برقراری ارتباط از طریق این پورت است.
مشخصات پروگرامر (2و3)pickit
- پشتیبانی از طیف بسیار گسترده ای از انواع میکرو کنترلر های PIC
قابلیت پروگرم کردن میکرو های 3.3 ولتی
قابلیت شناسایی و DETECT خودکار مدل میکروکنترلر
توانایی پروگرم کردن میکرو های 8 ، 14 ، 18 ، 28 و 40 پین بر روی یک زیف سوکت
تغییر حالت کاری پروگرمر فقط توسط یک جامپر
قابلیت به روز رسانی برنامه میان افزار (Firmware (به صورت خودکار
سوکت icsp به منظور پروگرم کردن انواع میکروکنترلر های pic خارج از پروگرمر
بدون نیاز به نصب درایور
نکات ضروری در مورد icsp :
دقت فرمایید که در مسیر سیگنال های PGD و PGC تا میکروکنترلر نباید از هیچ دیودی استفاده شود .
در زمان پروگرم کردن نباید مصرف کننده ای بر روی پایه های فوق قرار داشته باشد .
از عدم اتاصال پایه VPP یا همان MCLR به زمین اطمینان حاصل کنید .
قطعه یا وسیله پر مصرفی بر روی خط VDD وجود نداشته باشد .
استفاده از کابل هایی با طول کمتر ، فرآیند برنامه ریزی بهتر و سریعتر را تضمین می کند
