پروگرامر و دیباگر ulink بسته نرم افزاری و سخت افزاری

40,000 تومان

تخفیف!

دیباگر پروگرامر و دیباگر ulink

بسته نرم افزاری شامل 4 فایل زیپ است فرم ور کلون شده پروگرامر و دیباگر ulink  به همراه فایل پی سی بی و سخت افزاری موجود در بسته به شما این امکان رو میدهد به راحتی این دیباگر کار امد را بسازید.

ULINK2 از طیف گسترده ای از پردازنده های  چندین شرکت پشتیبانی می کند. جدیدترین لیست دستگاه های مبتنی بر پردازنده Cortex-M که توسط بسته های نرم افزاری و MDK نسخه 5 پشتیبانی می شوند را می توانید در صفحه لیست دستگاه های MDK5 پیدا کنید.

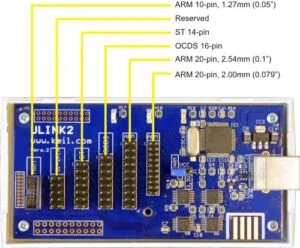

تصویر زیر رابط و سخت افزارهای مهم آداپتور ULINK2 را نشان می دهد.

تصویر پروگرامر و دیباگر ulink

پروگرامر و دیباگر ulink دارای LED های نشانگر زیر است.

RUN LED نشان می دهد که پروگرامر و دیباگر ulink  در حال اجرای برنامه است.
چراغ COM نشان می دهد که ارتباط فعال بین دیباگر و صفحه هدف وجود دارد.
LED USB نشان می دهد که برق در پروگرامر و دیباگر ulink وجود دارد.

ویژگیهای مهم پروگرامر و دیباگر ulink

حافظه و ثبات ها را بررسی کنید
برنامه ها را به صورت انلاین دیباگ  کنید و چندین نقطه شکست را وارد کنید
برنامه ها را در زمان واقعی اجرا کنید(reall time)
از طریق حالت های سیم سریال به JTAG یا پردازنده وصل شوید
دستگاه هایتایپ Cortex-M را به صورت افلاین اشکال زدایی کنید
اطلاعاتهرف پردازنده Arm Cortex-M3 / M4 / M7 / M33 را بررسی کنید

مشخصات فنی پروگرامر و دیباگر ulink

پشتیبانی JTAG برای ARM7 ، ARM9 و Cortex-M
پشتیبانی از Debug Wire Serial )SWD) برای Cortex-M
Serial Wire Viewer)SWV) داده و ردیابی رویداد برای Cortex-M تا 100Mbit / s (حالت منچستر)
دستورالعمل ردیابی (ETM) برای Cortex-M3 و Cortex-M4 تا 800 مگابیت در ثانیه (با ULINKpro D پشتیبانی نمی شود)
مصرف جریان مستقیم از کامپیوتر شما ، بافر ورودی و خروجی ها
سرعت ساعت JTAG تا 50 مگاهرتز
پشتیبانی از دستگاه های Cortex-M تا حداکثر 200 مگاهرتز (دستگاه ها ممکن است محدودیت پهنای باند Trace-Port را داشته باشند)
حافظه پر سرعت تا 1MBytes / sec را خواندنی و نوشتنی
ادغام یکپارچه با Keil µVision IDE & Debugger
محدوده ولتاژ کاری گسترده: 1.2V – 3.3V ، 5 ولت تحمل
آداپتور ایزوله سازی اختیاری جداسازی الکتریکی را از سیستم هدف فراهم می کند
USB 2.0 با سرعت بالا

شروع به کار با پروگرامر و دیباگر ulink

در بسته نرم افزاری 2 فایل dll است که در پوشه کیل بر طبق تصاویر پیوستی کپی کنید

ULINK2 تعدادی عملیات را برای شروع اشکال زدایی در یک سیستم هدف انجام می دهد. توالی این عملیات به دستگاه هدف و تنظیمات پیکربندی موجود در μVision IDE بستگی دارد.

برای دستگاه های OCDS و 8051:

  1. ULINK2 رابط JTAG را آغاز می کند و Chip ID را تشخیص می دهد.
    برخی از ثبت های JTAG پس از بازنشانی به Halt برنامه ریزی می شوند.
  2. در این حالت ، ULINK2 خروجی JTAG RESET را برای 2 mSec کم می کند (پین 8 در رابط OCDS و ST JTAG).
    ULINK2 دستگاه را متوقف می کند.
  3. اگر Project – Options – Debug – بارگیری برنامه در هنگام راه اندازی فعال باشد ، سپس ULINK2 کد مورد نظر را به مقصد بارگیری کرده و یک Reset Sequence را انجام می دهد.

اگر کادر متن Project – گزینه ها – اشکال زدایی – File Initialization File حاوی یک اسکریپت اولیه سازی است ، دستورات اشکال زدایی در این فایل اسکریپت پردازش می شوند.

برای دستگاه های ARM:

  1. اگر استفاده از تنظیم مجدد در هنگام راه اندازی فعال باشد ، ULINK2 پین خروجی JTAG RESET را برای 50mSec صفر می کند (پین 15 روی پین 20 ARM ؛ پین 10 در AR-10 پین ؛ پین 8 در رابط OCDS و ST JTAG).
  2. ULINK2 رابط JTAG را آغاز می کند و Chip ID را تشخیص می دهد.
  3. اگر استفاده از تنظیم مجدد در هنگام راه اندازی فعال باشد ، ULINK2 یک Reset Sequence را انجام می دهد.
    ULINK2 دستگاه را متوقف می کند.
  4. اگر Project – Options – Debug – بارگیری برنامه در هنگام راه اندازی فعال باشد ، سپس ULINK2 کد مورد نظر را به مقصد بارگیری کرده و یک Reset Sequence را انجام می دهد.

اگر کادر متن Project – Options – Debug – Initialization File شامل یک اسکریپت اولیه سازی است ، دستورات اشکال زدایی در این فایل اسکریپت پردازش می شوند.

برای دستگاه های Cortex-M:

  1. ULINK2 رابط JTAG / SW را آغاز می کند و Chip ID را تشخیص می دهد. سیگنال HW RESET بسته به گزینه اتصال انتخاب شده در گزینه ها – اشکال زدایی – تنظیمات ممکن است فعال شود.
  2. اگر تنظیم مجدد پس از اتصال فعال شود ، سپس ULINK2 تنظیم مجدد را مطابق با گزینه Reset انتخاب شده در گزینه ها – اشکال زدایی – تنظیمات انجام می دهد.
  3. ULINK2 دستگاه را متوقف می کند.

اگر Project – Options – Debug – بارگیری برنامه در هنگام راه اندازی فعال باشد ، سپس ULINK2 کد را به مقصد بارگیری می کند و تنظیم مجدد را مطابق با گزینه بازنشانی انتخاب شده در گزینه ها – اشکال زدایی – تنظیمات انجام می دهد.
اگر کادر متن Project – Options – Debug – Initialization File شامل یک اسکریپت اولیه سازی است ، دستورات اشکال زدایی در این فایل اسکریپت پردازش می شوند

برای تنظیمات پروگرامر و دیباگر ulink به لینک اصلی برود.

شما میتوانید فایلهای محصول jlink را از شاپ الکترونیک خرید کنید
